高通量无膜屏障芯片
High-Throughput Membrane-Free Microfluidic Chip

高通量无膜屏障芯片

HIGH-THROUGHPUT
MEMBRANE-
FREE MICROFLUIDIC CHIP

高通量无膜屏障芯片

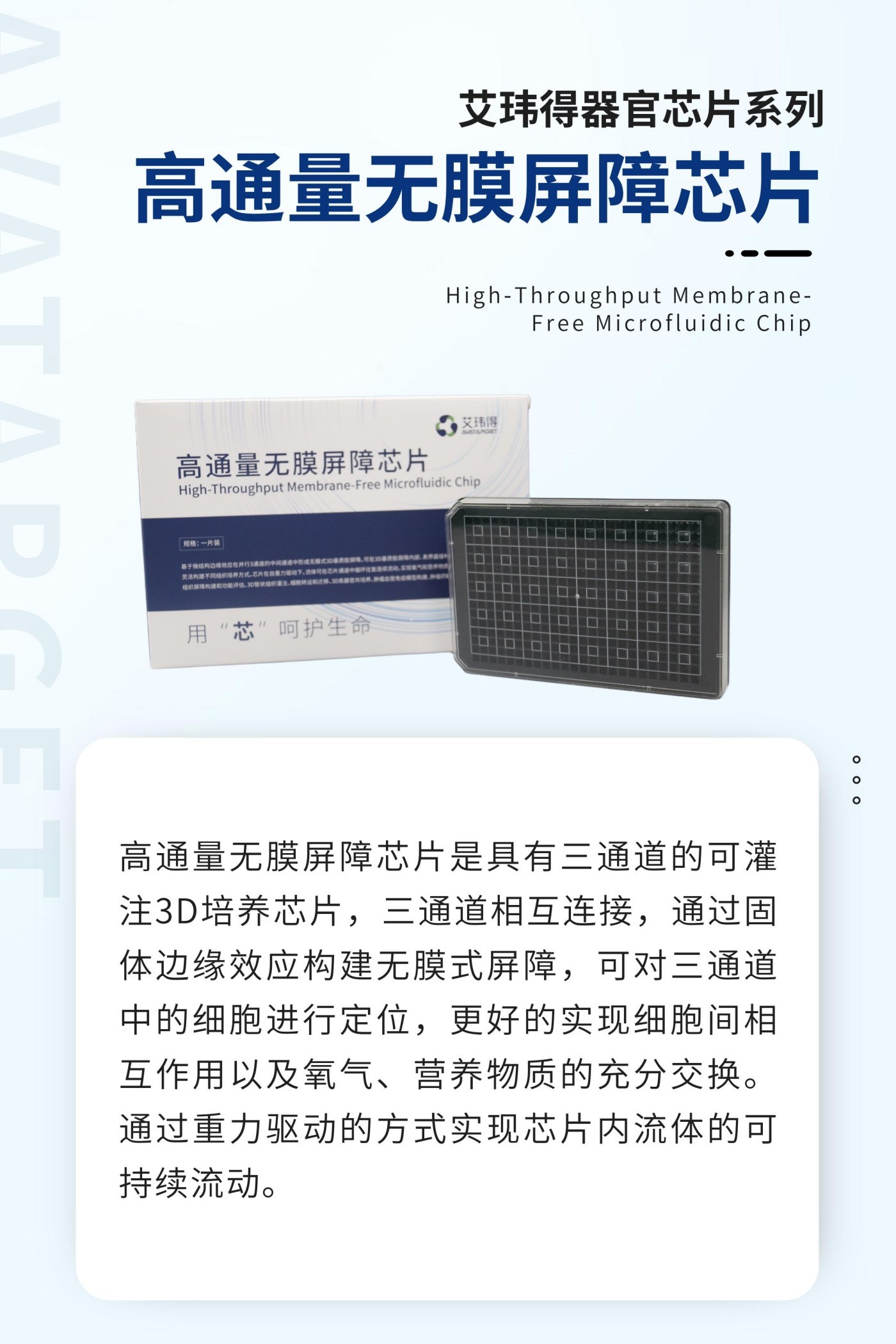

高通量无膜屏障芯片是具有三通道的可灌注3D培养芯片,三通道相互连接,通过固体边缘效应构建无膜式屏障,可对三通道中的细胞进行定位,更好的实现细胞间相互作用以及氧气、营养物质的充分交换。通过重力驱动的方式实现芯片内流体的可持续流动。

高通量无膜屏障芯片实物图,透明芯片内设三条相互连接的可灌注流道

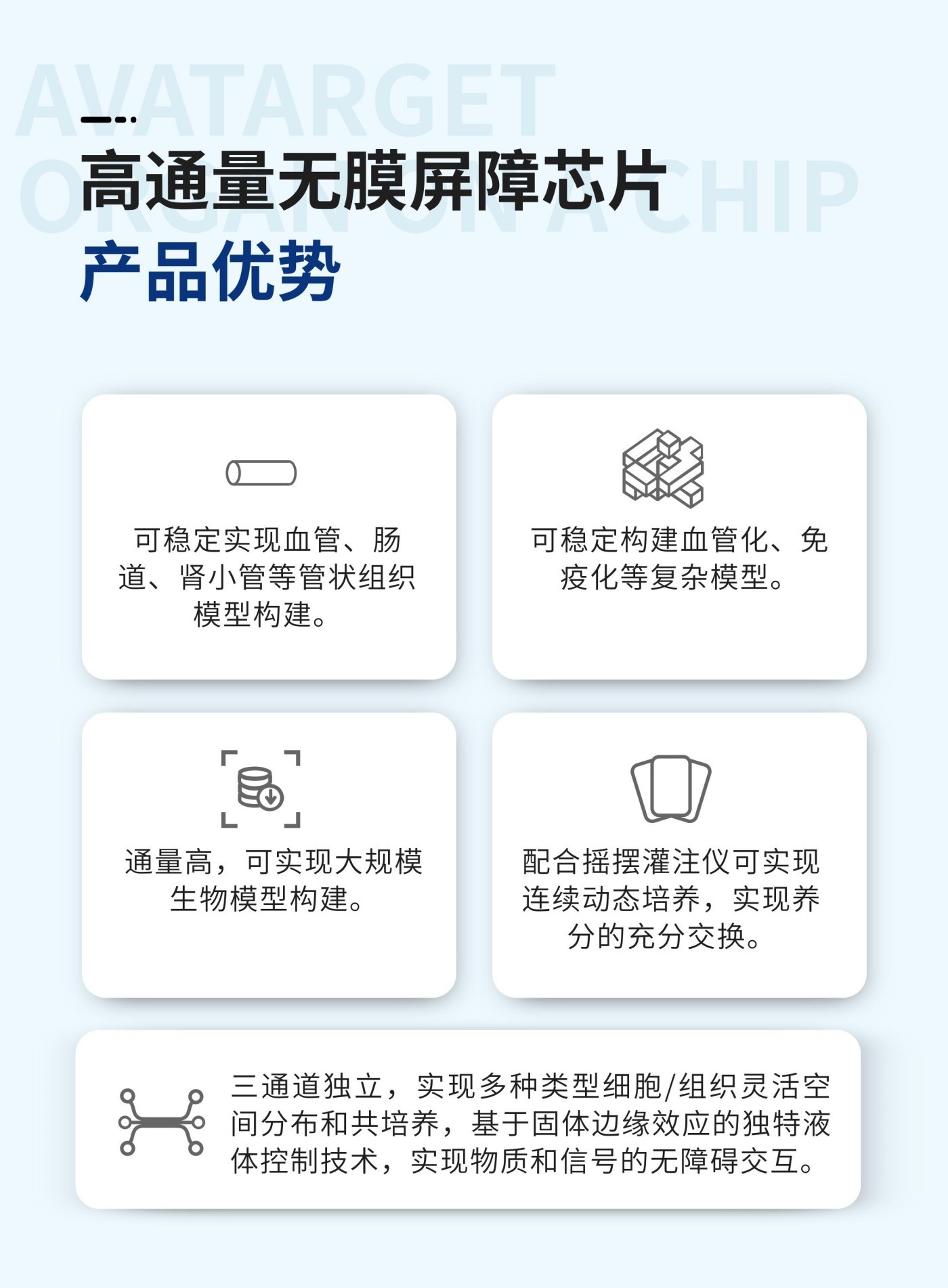

Product Superiories

产品优势

三通道独立,实现多种类型细胞/组织灵活的空间分布和共培养,基于固体边缘效应的独特液体控制技术,实现物质和信号的无障碍交互。
配合摇摆灌注仪可实现连续动态培养,实现养分的充分交换。
可稳定实现血管、肠道、肾小管等管状组织模型构建。
通量高,可实现大规模生物模型构建。
可稳定构建血管化、免疫化等复杂模型。
操作简单,降低实验复杂性,不需要复杂昂贵的培养设备,模型构建成本低。

Chip Specifications

芯片规格

外形尺寸 通量 通道数 芯片材质 流道容积 流道宽度 驱动方式
128 mm×85 mm×17 mm 40 3 生物相容性材料 上:0.88 μl
中:0.68 μl
下:0.88 μl
350 μm 重力驱动

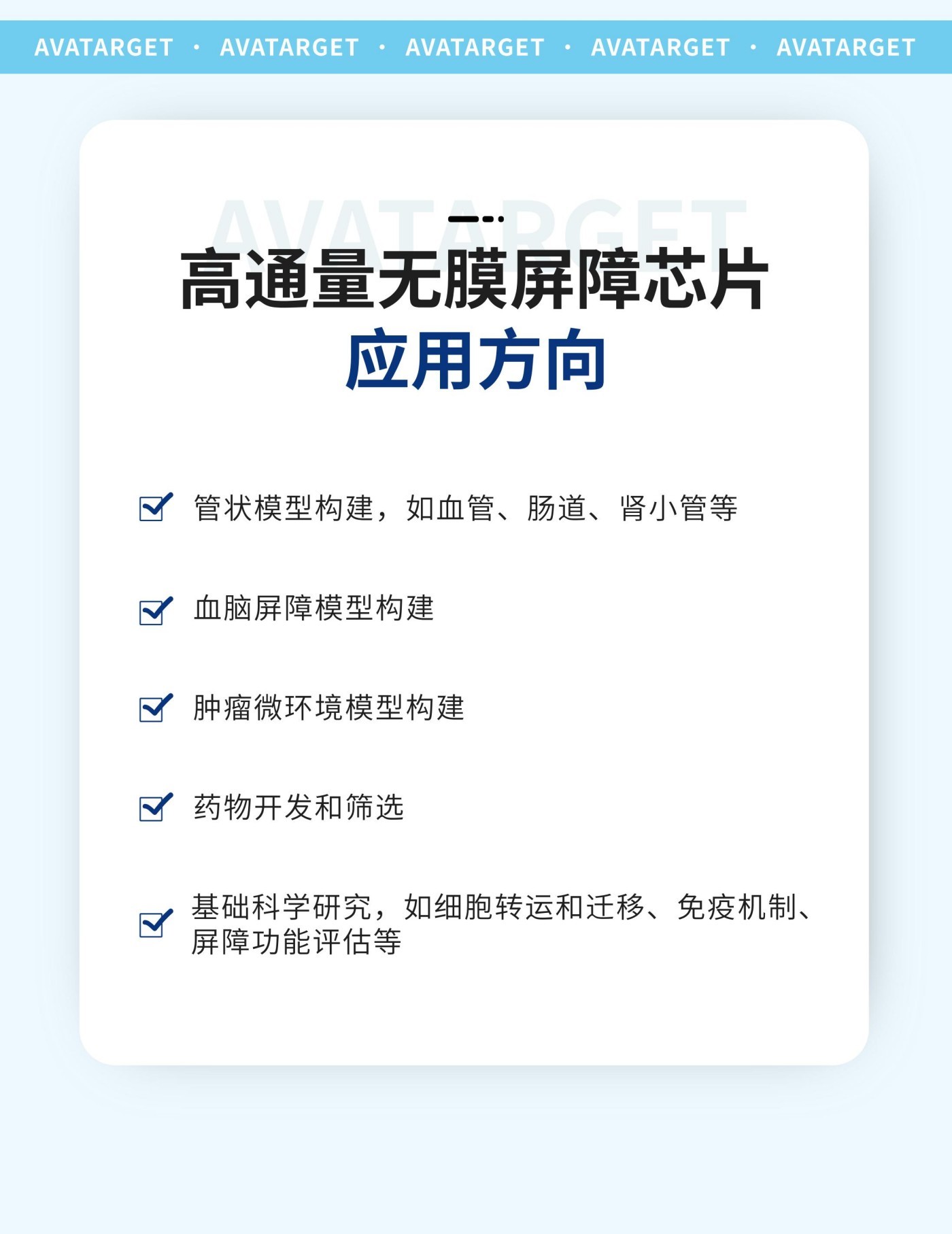

Applications

应用方向

01
管状模型构建,如血管、肠道、肾小管等
02
血脑屏障模型构建
03
肿瘤微环境模型构建
04
药物开发和筛选
05
基础科学研究,如细胞转运和迁移、免疫机制、屏障功能评估等

Application Scenarios

应用场景

内皮血管模型及T细胞跨内皮迁移研究[1]

  • T细胞的招募是身体炎症反应级联中的关键组成部分,研究利用人微血管内皮细胞在芯片上构建了3D血管模型。通过在流动状态下研究T细胞的动力学,发现在微血管的灌注过程中T细胞可以粘附到内皮血管壁上,并且可以通过TNF-α介导的血管炎症、CXCL12梯度的存在或嵌入在细胞外基质中的黑色素瘤细胞刺激而发生跨内皮迁移。该系统有助于推动免疫性疾病、免疫肿瘤学和新型免疫治疗药物领域的研究。
内皮血管模型及T细胞跨内皮迁移研究图:三维血管模型荧光成像、微流控芯片结构示意、T细胞在血管壁粘附与跨内皮迁移路径

胰腺癌微环境模型及
免疫细胞分布和招募研究[2]

  • 胰腺导管腺癌(PDAC)独特的肿瘤微环境对化疗治疗和免疫治疗构成了挑战。本研究利用血管内皮细胞、胰腺星状细胞和PDAC类器官构建了胰腺癌微环境模型。研究发现间质细胞形成一个物理障碍,部分保护癌细胞免受迁移的免疫细胞的攻击,同时也形成了一个生化微环境,能够吸引并影响免疫细胞的分布。这有助于理解影响免疫细胞招募和分布的细胞间相互作用,并加快发现治疗这种免疫抑制癌症的新策略。
胰腺癌微环境模型研究图:三通道芯片细胞分布示意、PDAC类器官与星状细胞共培养组织切片染色、免疫细胞迁移结果

[1].Int J Mol Sci. 2021 Jul 30;22(15):8234
[2].Front Immunol. 2023 May 2;14:1156985
