单腔/双腔膜式芯片
Single-Chamber Membrane-Based Microfluidic Chip

单腔/双腔膜式芯片

SINGLE/DUAL-
CHAMBER MEMBRANE-
BASED MICROFLUIDIC CHIP

单腔/双腔膜式芯片

单腔/双腔膜式芯片具有上下独立流道,上下流道通过具有生物相容性的多孔薄膜分隔开,膜的两则可培养不同类型的细胞,并可通过多孔薄膜实现相互作用,构建类似人体的组织屏障界面结构,同时芯片内结合流体流动、免疫细胞等可再现体内的复杂生物微环境。其中双腔膜式芯片可以在一张芯片上构建两个串联的组织器官。

单腔/双腔膜式芯片产品实物图,透明聚合物材质,内含微流道与多孔膜结构

Product Superiories

产品优势

01

可稳定实现经典多层或屏障功能器官芯片模型构建。

02

模拟人体器官中组织界面细胞的层次结构,并可以实现物质和信号交互。

03

上下腔室独立控制,进行气液、液体等方式灌注培养,配合流体控制系统可精准控制流速。

04

芯片可构建两个串联的组织器官(双腔),研究两个组织器官的相互作用。

05

可作为独立单元实现多级屏障类器官单元串联互作。

06

自主知识产权的VGA接口,即插即用,使用方便。

07

加入气泡收集单元,消除培养过程中气泡对细胞的损伤。

Chip Specifications

芯片规格

单腔膜式芯片
芯片材质 生物相容性材料
多孔膜培养面积 47 mm2
驱动方式 泵驱动
双腔膜式芯片
芯片材质 生物相容性材料
多孔膜培养面积(单个) 17 mm2
驱动方式 泵驱动

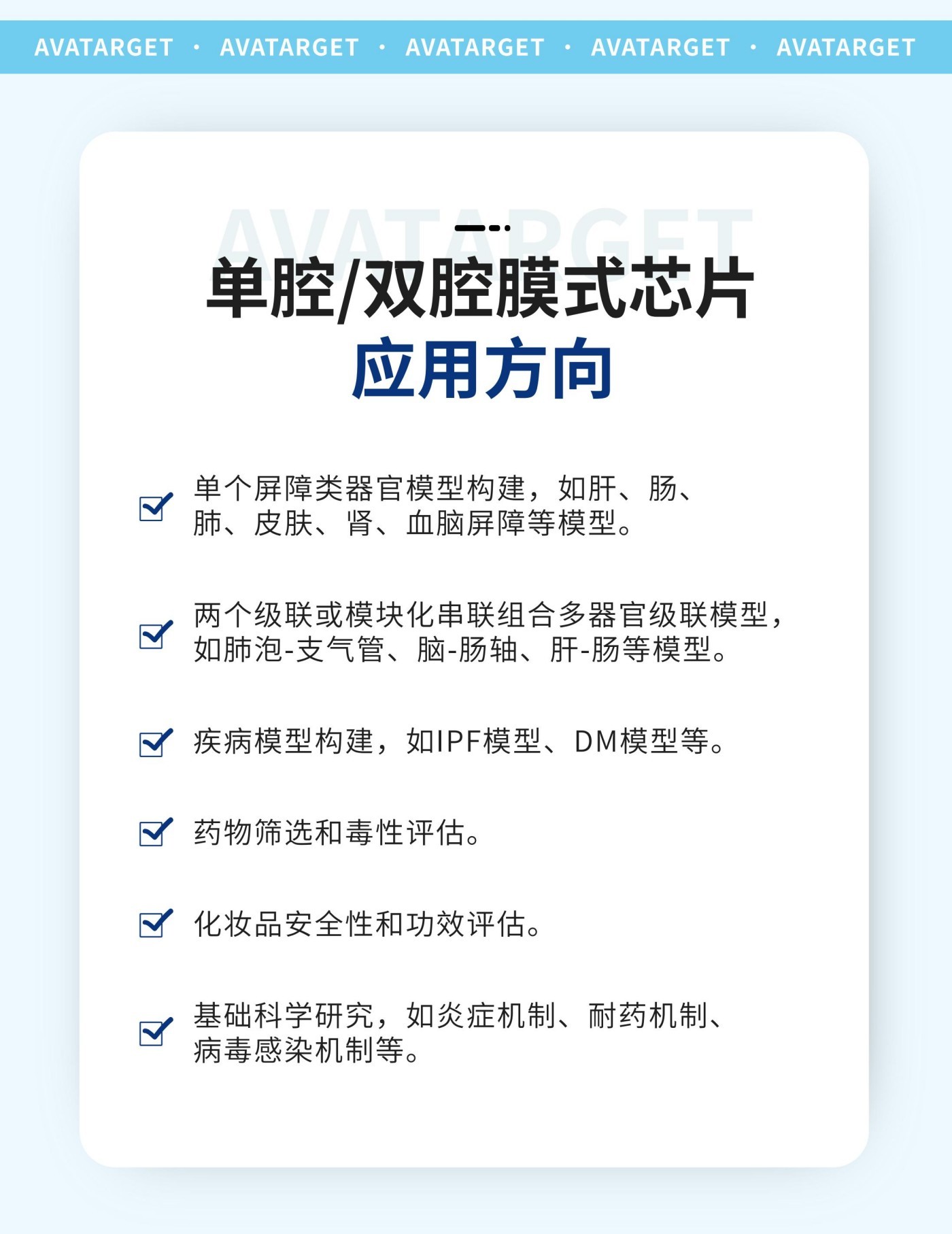

Applications

应用方向

01
单个屏障类器官模型构建,如肝、肠、肺、皮肤、肾、血脑屏障等模型。
02
两个级联或模块化串联组合多器官级联模型,如肺泡-支气管、脑-肠轴、肝-肠等模型。
03
疾病模型构建,如IPF模型、DM模型等。
04
药物筛选和毒性评估。
05
化妆品安全性和功效评估。
06
基础科学研究,如炎症机制、耐药机制、病毒感染机制等。

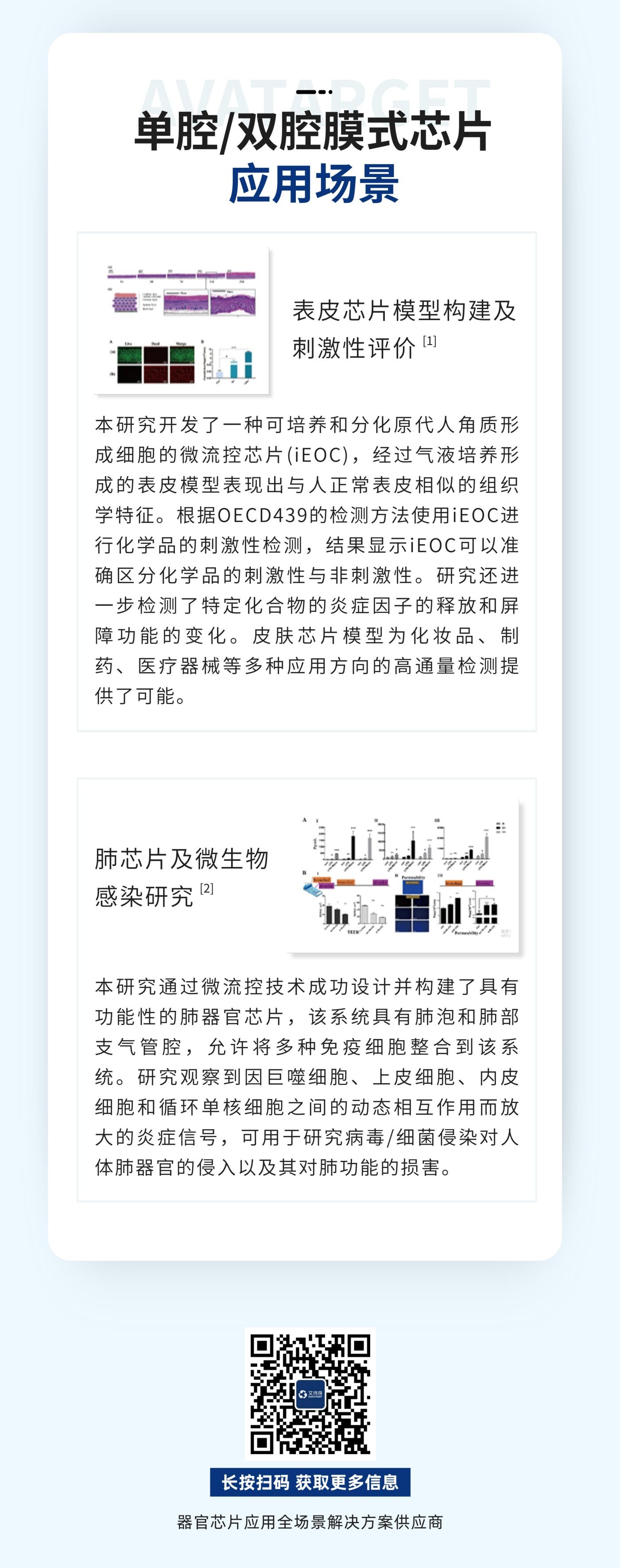

Application Scenarios

应用场景

表皮芯片模型构建及刺激性评价[1]

  • 本研究开发了一种可培养和分化原代人角质形成细胞的微流控芯片(iEOC),经过气液培养形成的表皮模型表现出与人正常表皮相似的组织学特征。根据OECD439的检测方法使用iEOC进行化学品的刺激性检测,结果显示iEOC可以准确区分化学品的刺激性与非刺激性。研究还进一步检测了特定化合物的炎症因子的释放和屏障功能的变化。皮肤芯片模型为化妆品、制药、医疗器械等多种应用方向的高通量检测提供了可能。
表皮芯片研究数据图:气液界面培养1d至21d的表皮组织学切片、皮肤分层结构示意、活死细胞荧光染色与Caspase蓝逃逸率统计

肺芯片及微生物感染研究[2]

  • 本研究通过微流控技术成功设计并构建了具有功能性的肺器官芯片,该系统具有肺泡和肺部支气管腔,允许将多种免疫细胞整合到该系统。研究观察到因巨噬细胞、上皮细胞、内皮细胞和循环单核细胞之间的动态相互作用而放大的炎症信号,可用于研究病毒/细菌侵染对人体肺器官的侵入以及其对肺功能的损害。
肺芯片研究数据图:炎症因子分泌统计、跨上皮电阻TEER与通透性Permeability检测

[1].Lab Chip. 2021 Sep 28;21(19):3804-3818
[2].Biosens Bioelectron. 2023 Jan 1:219:114772
